1.20米Ku频段船载动中通 S120-14型

S120-14型

1.20米Ku频段船载动中通

产品概要:

S120-14型1.2米Ku频段船载动中通是一款高灵敏度智能型卫星收发系统。系统采用先进的捷联惯导技术，并内嵌GPS模块，可有效隔离船体运动带来的不确定性，随时保持天线精确地对准卫星。即使船只巡航在恶劣的海况中，也不会影响您的通信效果。

此系统可用于全球线极化卫星覆盖海域，可以满足船只在各种海域航行条件下，建立卫星通信链路，配备相关解码器即可实现视频、语音、数据等业务，具有通信距离不受限制、部署灵活、环境适应性强等特点。

产品主要特点:

u 模块化设计，集成度高

u 跟踪精度高，响应速度快

u 接收信号能力强，全球海域范围都可使用

u 自动搜索卫星信号

技术指标：

1、工作频段

接收：10.95GHz～12.75GHz

发射：13.75GHz～14.5GHz

2、天线增益

接收：≥41.5dBi@12.5GHz

发射：≥42.5dBi@14.25GHz

3、极化方式：线极化，自动调整

4、EIRP值：≥50.3dBW@14.25GHz，BUC 6W

5、G/T值：≥20.5dB/K@12.5GHz，20°EL

6、天线类型：反射面天线

7、天线口径：1.2m

8、端口隔离度：≥85dB

9、交叉极化隔离：≥30dB

10、稳定平台类型：三轴稳定

11、天线运动范围

方位：360°连续旋转

俯仰：-10°～105°

横滚：-40°～40°

极化：≥180°

12、跟踪精度：≤0.2°（R.M.S）

13、初始搜星时间：＜120s

14、重捕时间：＜3s(遮挡@60s)

15、ACU供电：100V～240VAC

16、BUC可选：4W/6W/8W/16W/25W/40W（内置）

17、功耗: ＜350W（不含功放）

18、工作温度：-25℃～+55℃

储存温度：-40℃～+65℃

19、湿度：0%～95%

20、ACU机箱尺寸：1U

21、重量：160Kg

22、尺寸：φ1560mm*H1735mm

产品尺寸（单位mm）：

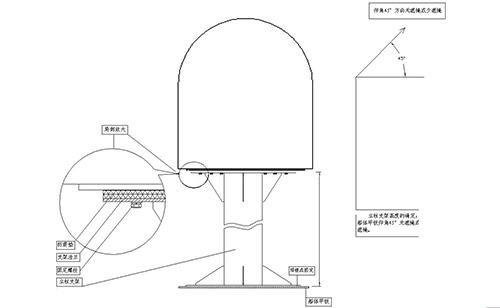

天线安装示意图：
