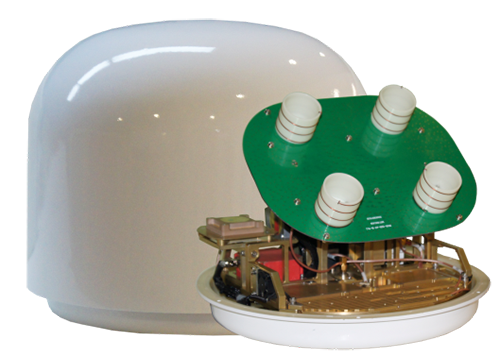

0. 25米S频段船载动中通V025一52型

V025一52型

0. 25米S频段船载动中通






产品概要:

0.25米S频段船载动中通属于移动船载终端天线，系统采用四螺旋天线，用高精度的捷联惯导技术结合信号，能够保证船舶在航行过程中天线始终精确地对准卫星。内置的北斗收发模块不仅能实时定位，还能进行短报文收发，为通信带来双重保障。

在性能指标方面我司借鉴海事多年经验，同时按照军用的环境要求和可靠性要求进行设计，产品成熟，性能稳定可靠。









产品主要特点:








u  对外一根线传递信号/供电/控制

u  支持卫星移动通信、北斗短报文

u  全齿轮传动，长寿命

u  各轴自平衡，高可靠性

u  捷联平台，跟踪精准




详细技术指标

1、工作频段：

发射：1980MHz～2010MHz

接收：2170MHz～2200MHz

2、天线增益：≥13.0dBi

3、极化方式：左旋圆极化

4、EIRP: ≥22.5dBW

5、接收通道增益：53dB±2dB（含天线）

6、基座类型：三轴稳定

7、天线运动范围：方位：360°连续旋转

俯仰：-25°～120°

横滚：-30°～30°

8、跟踪精度：≤0.5dB（R.M.S）

9、初始搜星时间：≤90s

10、RDSS北斗短报文：

灵敏度：≤-127.6dBm

EIRP：≥8dBW

冷启动首捕：≤2s

11、RNSS北斗定位：

工作频率：B1、B3

定位误差：≤10m

12、工作电源：42V～50V DC

13、系统功耗：＜100W（含功放）

14、工作温度：-25℃～+55℃

存储温度：-40℃～+65℃

15、湿度：0%～95%

16、功放：内置10W功放

17、重量：＜6.5kg

18、产品尺寸：φ350mm*H300mm

20、对外接口：N型头（含2M OOK半双工控制通信、S频段上下行信号、天线电源）

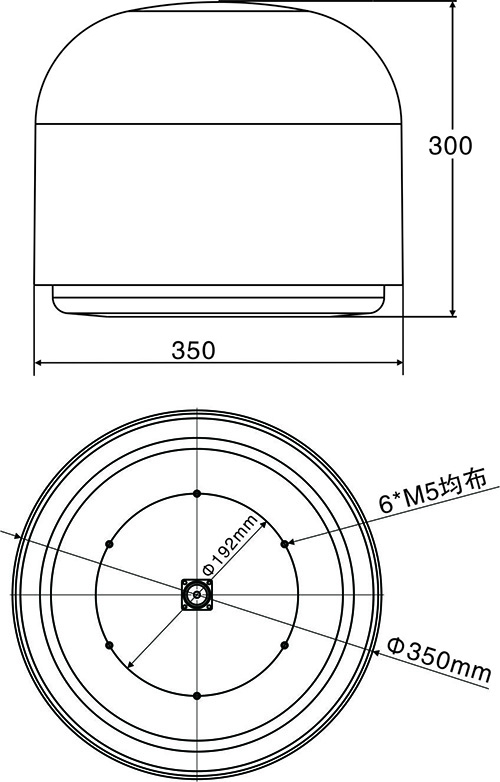

产品尺寸：

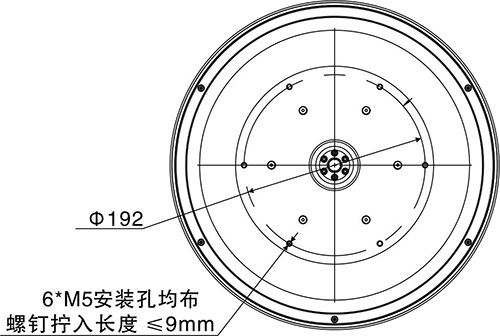

天线安装示意图（单位mm）：
