0.6米Ka频段船载动中通 S060-15

S060一15型

0.6米Ku波段船载动中通


产品概要:

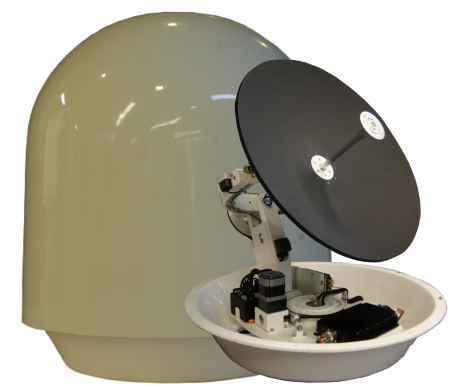

S060-15型0.6米Ka频段船载动中通天线反射面采用碳纤维材料，精度高，重量轻；跟踪方式采用高精度的捷联惯导技术加信标相结合的方式，并内嵌GPS模块，能够保证船舶在行驶过程中天线始终精确地对准卫星。即使船只巡航在恶劣的海况中，也能够确保收发信号的稳定性。

产品主要特点:

u 模块化设计，集成度高，稳定性强

u 跟踪精度高，响应速度快

u 宽带天线技术

u 碳纤维材料反射面，精度高、重量轻

技术指标

1、工作频段：接收：19.2GHz～20.2GHz

发射：29.0GHz～30.0GHz

2、天线增益：

接收：≥39.5dBi@19.7GHz

发射：≥43.0dBi@29.5GHz

3、极化方式：圆极化

4、EIRP值：≥49.9dBW@29.5GHz

5、G/T值：≥16.9dB/K@19.7GHz，20°EL

6、天线类型：反射面天线

7、天线口径：0.65m

8、端口隔离度：≥85dB

9、轴比：≤1.5dB

10、稳定平台类型：三轴稳定

11、天线运动范围

方位：360°连续旋转

俯仰：-15°～120°

横滚：-41°～41°

12、跟踪精度：≤0.2°（R.M.S）

13、初始搜星时间：＜120s

14、重捕时间：＜3s（遮挡@60s）

15、工作电源：100V～240VAC

16、BUC可选：5W（内置）

17、功耗：＜200W（含功放）

18、工作温度：-25℃～+55℃

存储温度：-40℃～+65℃

19、工作湿度：0%～95%

20、ACU机箱尺寸：1U

21、重量：45kg

22、尺寸：φ800mm*H835mm

产品尺寸：

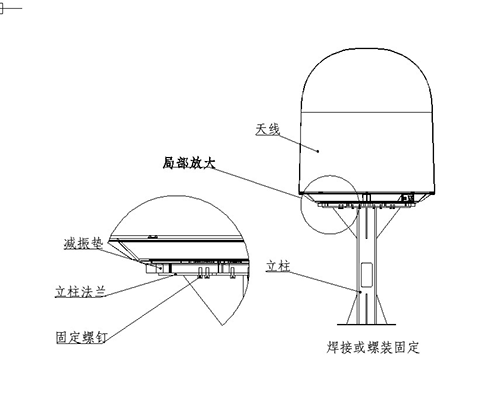

天线安装示意图：
