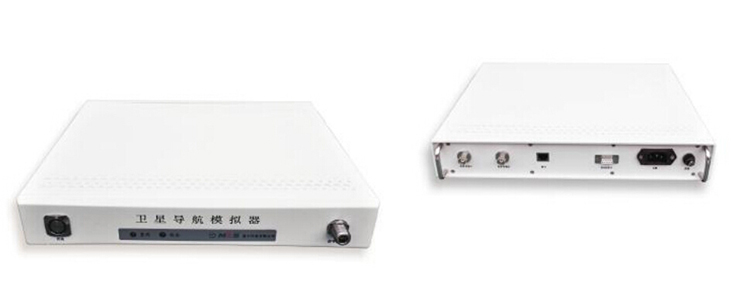

卫星信号模拟器MS1931C






产品概要：

       MS1931C型卫星信号模拟器是我公司自主研制的卫星导航终端设备，

可模拟各种的卫星导航信号，其主要功能是为用户提供系统工程化的卫

星导航仿真试验平台，实现对各种卫星信号导航接收机的定位，测速精

度和动态性能评估。




主要特点：

♦支持外部轨迹数据输入

♦系统集成度高、体积小、方便携带

♦支持简单模型轨迹和用户自定义轨迹

♦可配置卫星轨道参数、电离层及对流层模型参数

♦仿真软件实时显示卫星信息、载体位置速度等信息，可导出成

   文件，便于分析




工作原理：

      MS1931B为三模卫星导航转发式模拟器，模拟器接收卫星信号，经

过放大、变频后进入基带处理，基带处理剥离卫星信号中的噪声，产生纯

卫星导航信号，信号形式和质量与通用模拟器一致，卫星信号通过天线辐

射至空中或者有线电缆至接收机。适合抗干扰天线和普通接收机在实验室

内、暗室内、高低温实验箱内进行产品测试。

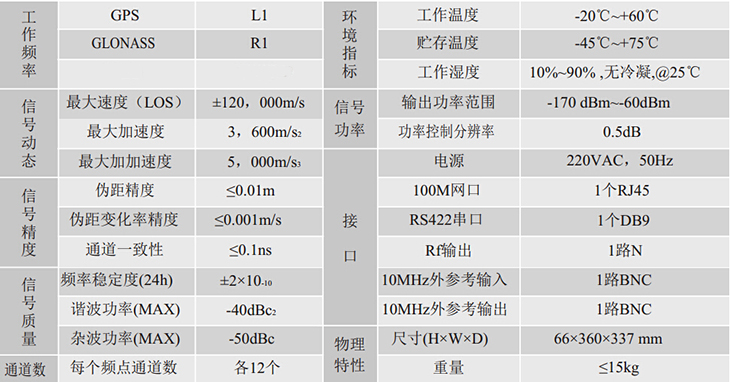

主要技术指标：




Ø 长宽高：标准2U机箱；

Ø 接收频点：GPS-L1、GLONASS-L1，能够实时模拟转发当前的卫星信号；

Ø 转发卫星颗数：GPS-L1：12颗，GLONASS-L1：12颗；

Ø 启动时间：小于10秒，信号首次有效时间：小于30秒；

Ø 接收天线：低噪放噪声系数小于2.5dB，低噪放增益45dB，馈线长度30m；

Ø 发射天线：无源天线，电缆长度10m（可选择不同长度）；

Ø 射频接口：BNC；

Ø 电源供电：220V-50Hz交流电，功耗小于20W；

Ø 发射功率：-40~-70dBm可调节，通过旋钮进行调节；








典型应用说明：

   卫星导航自适应抗干扰天线是利用卫星信号“淹没”在噪声中的特性，当干扰信号

高于噪声时在干扰来向自动形成“零限”，消除干扰信号，保留有用的噪声信号。当在实

验室、暗室、厂房进行测试时，抗干扰天线无法直接接收外部的卫星信号，通常的方法

是将卫星信号放大后转发至室内，这种方法的坏处是噪声和和信号都同时放大，当达到

抗干扰天线时信号也会被抗干扰天线抵消，造成搜星信噪比低，或者无法搜星。使用转

发式模拟器的好处是转发器发出的是纯的卫星导航信号，不存在噪声，到达抗干扰天线

面时不会被抵消，可以有效解决抗干扰天线在实验室、暗室、厂房的测试。
