0.6米Ku频段车载平板动中通v060-34型

V060一34型

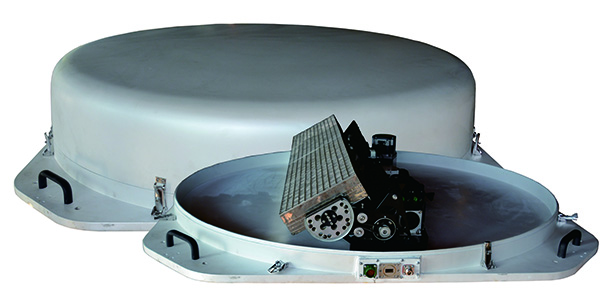

0.6米Ku频段车载平板动中通







产品概要:

  V060-34型Ku频段车载动中通天线是卫星动中通车载站的重要组成部分，可在车辆移动过程中保持对卫星的自动跟踪，用于卫星动中通车载站与其他固定站或机动站之间话音、数据及图像等业务的双向实时动中传输。












产品主要特点:




 ▲  低轮廓，车辆道路适应性强

 ▲  高增益平板阵列天线

 ▲ 跟踪精度高，确保载体颠簸下稳定通信

 ▲ 通信距离不受限制、部署灵活




技术指标

1. 工作频段

   接收：12.25GHz～12.75GHz

发射：14.0GHz～14.5GHz

1. 天线增益

   接收：≥35.0dBi@12.50GHz

发射：≥36.0dBi@14.25GHz

1. 极化方式：线极化，自动调整

2. EIRP值：≥44.3dBW@14.25GHz，BUC 20W

3. G/T值：≥13.7dB/K@12.5GHz，20°EL

4. 天线类型：平板阵列天线

5. 天线口径：等效0.6m

6. 端口隔离度：≥85dB

7. 交叉极化隔离：≥25dB

8. 稳定平台类型：两轴稳定

9. 天线运动范围

方位：360°连续旋转

俯仰：5°～90°

极化：≥180°

1. 跟踪精度：≤0.2°（R.M.S）

2. 初始搜星时间：≤120s

3. 重捕时间：≤5s（遮挡@10min）

4. 工作电源：24V DC 或 220/110V AC

5. 功率容量：≤100W

6. BUC可选：20W/25W/40W/80W（外置）

7. 功耗: ≤300W（不含功放）

8. 工作温度：-40℃～+55℃

   储存温度：-55℃～+70℃

9. 工作湿度：0%～95%

10. ACU机箱尺寸：1U

11. 重量：70kg(不含功放)

12. 尺寸：φ1300mm*H300mm

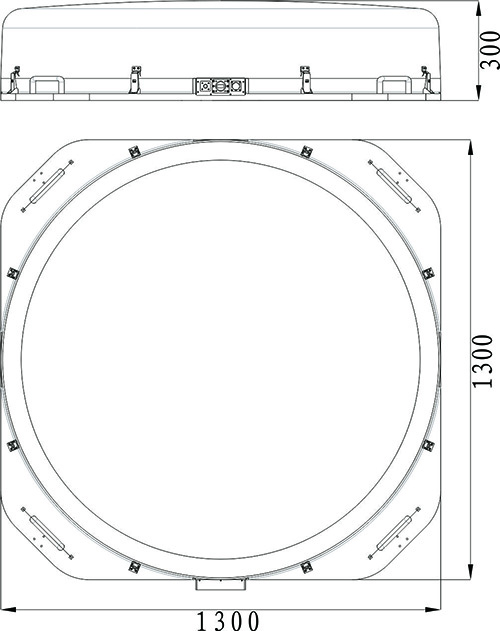

产品尺寸（单位mm）：

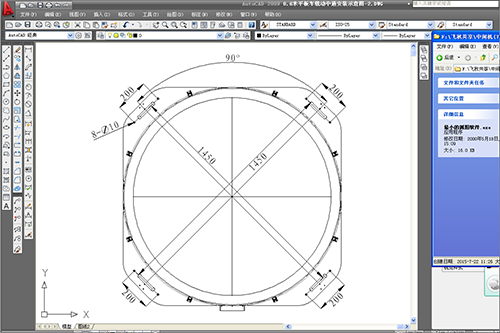

天线安装示意图（单位mm）：
